강한 인장력을 견딜 수 있는 고강도 재질로 제작된 고장력 볼트에 대해서

🧱 고장력 볼트란?

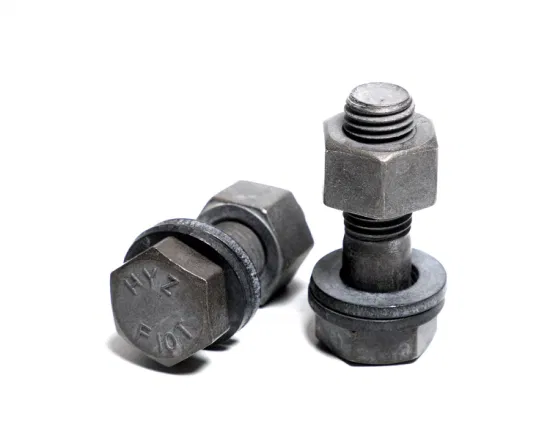

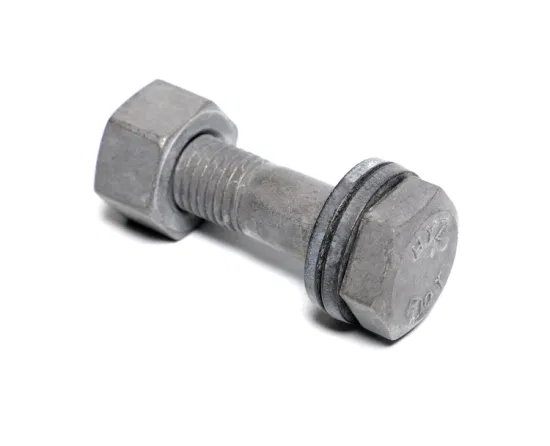

고장력 볼트는 일반 볼트보다 강한 인장력을 견딜 수 있는 고강도 재질로 제작된 볼트입니다. 강한 체결력을 필요로 하는 구조물에서 사용되며, 강력한 조임력을 통해 구조물 간의 상대적인 움직임을 방지합니다.

---

🔩 왜 고장력 볼트를 사용하는가?

일반 볼트	고장력 볼트
낮은 인장 강도	높은 인장 강도 (예: 8.8, 10.9, 12.9급)
체결 후 약간의 틈 허용 가능	체결 시 미끄러짐/움직임 거의 없음
저비용, 경량 구조물용	고중량·하중 구조물에 적합

주요 목적:

• 고하중을 받는 구조물에 안정적인 체결
• 내진, 내풍 구조 확보
• 장기적인 이완 방지

---

🏗️ 쓰임새

고장력 볼트는 주로 다음과 같은 분야에서 사용됩니다:

1. 건축 구조물: 철골 구조물 연결 (H빔, 트러스 등)
2. 교량 및 터널: 연결부 체결, 충격 하중 대응
3. 중장비 및 중공업: 크레인, 굴착기, 선박 부품 체결
4. 자동차 및 철도차량: 고속주행시에도 부품 유지
5. 풍력/태양광 발전 설비: 진동과 장기 하중에 대응

🧪 고장력 볼트의 재질 (소재)

주로 다음과 같은 소재가 사용됩니다:

SCM435 (크롬몰리브덴강)	고강도 + 내열성 우수
42CrMo4	높은 인장강도와 충격 저항성
탄소강 (중탄소)	비용 효율성 높고 표면 열처리 가능
스테인리스강 (304, 316)	내식성 요구 시 사용

※ 대부분 열처리(Quenching & Tempering)로 인장 강도를 강화하여 사용합니다.

---

🔢 고장력 볼트의 종류

1. 마찰 접합용 고장력 볼트 (Friction-Type)

• 체결 시 마찰력으로 하중 전달
• 체결력 기준 엄격
• 주요 사용처: 교량, 고층 빌딩

2. 베어링 접합용 고장력 볼트 (Bearing-Type)

• 볼트 자체가 하중을 지지
• 구멍에서 약간의 움직임 허용
• 마찰 접합보다 허용 오차 큼

3. 육각형 볼트 (Hexagon Bolt)

• 가장 일반적인 형상
• 수공구 또는 전동공구로 체결 가능

4. 토크 전단형 볼트 (Tension Control Bolt, T/C 볼트)

• 일정 토크 도달 시 볼트 머리가 절단되어 시각적 확인 가능
• 대량 체결 시 공정 효율성 우수

---

🛠️ 사용 방법 및 주의사항

1. 토크 관리

• 전용 토크렌치를 사용하여 규정된 체결력 확보
• 토크미터나 T/C 렌치로 검사 가능

2. 체결 순서 준수

• 중앙 → 외곽 순으로 체결
• 변형 방지 및 균등한 하중 분포

3. 프리텐션 적용

• 체결 시 일정량의 인장력을 미리 걸어 접합력 증가
• ‘프리텐션 볼트’라고도 부름

4. 체결력 검사

• 초음파, 전기 저항, 토크-각도 측정법 등 사용

---

⚠️ 고장력 볼트 사용 시 유의사항

• 재사용 금지: 한 번 사용한 고장력 볼트는 탄성 한계를 초과했을 가능성이 높아 재사용 금지
• 윤활 여부 확인: 미끄럼 면에는 윤활제가 없어야 하며, 조임면에는 필요한 경우만 적용
• 기후 조건 고려: 외기 노출 구조물은 내식성 처리(도금 또는 스테인리스) 필요

---

✅ 고장력 볼트의 표기 예시

M20 × 100L – 10.9

• M20: 나사 지름 20mm
• 100L: 길이 100mm
• 10.9: 강도 등급 (인장 강도 약 1000MPa, 항복 강도 900MPa 이상)

---

📌 고장력 볼트 vs 일반 볼트 비교표



항목	고장력 볼트 (High-Tension Bolt)	일반 볼트 (Ordinary Bolt)
강도 등급	보통 8.8, 10.9, 12.9급 이상	4.6, 5.6, 6.8급 등
인장 강도	≥ 800 MPa 이상	400~600 MPa 수준
항복 강도	인장 강도의 약 90% 수준	인장 강도의 60~70% 수준
재질	열처리된 합금강 (예: SCM435)	탄소강 또는 연강
체결 방식	정밀 토크 관리 / 프리텐션 적용	일반적인 토크 체결
체결력 유지력	장기 유지 우수 (풀림 적음)	느슨해질 가능성 높음
주요 사용처	구조물, 교량, 철골, 중장비, 플랜트	기계 부품, 가구, 경량 구조
진동·충격 저항성	매우 우수 (마찰 접합 가능)	낮음
재사용 가능성	❌ 1회용 (사용 후 폐기 권장)	⭕ 반복 사용 가능 (상태 확인 필요)
가격	고가 (재질 및 강도 영향)	상대적으로 저렴
필요 도구	토크렌치, 텐션렌치, T/C렌치	일반 스패너, 드라이버 등

---

🔍 정리 포인트

• 고장력 볼트는 단순히 ‘강한 볼트’가 아니라, 정밀한 체결력과 구조 안정성을 보장하는 특수 목적용 볼트입니다.
• 일반 볼트는 비구조 부위 또는 하중이 낮은 부품 고정용으로 충분합니다.
• 구조물의 하중, 진동 조건, 사용 환경을 고려해 적절한 볼트 선택이 매우 중요합니다.

---

🧰 고장력 볼트 종류별 용도 추천 가이드



볼트 종류	특징	주요 용도
마찰 접합용 고장력 볼트 (Friction Type)	- 체결력 자체가 구조물 하중을 견디는 방식 - 마찰 계수를 기반으로 설계 - 고정밀 시공 필요	- 교량 연결부 - 철골 빔 간 접합부 - 고층 건물 구조 부재 - 내진 구조물
베어링 접합용 고장력 볼트 (Bearing Type)	- 볼트 자체가 하중을 직접 지지 - 마찰력보다는 전단력 중심 - 구멍의 약간의 움직임 허용	- 공장 구조물 - 장비 프레임 - 철도차량 체결부 - 산업 플랜트
T/C 볼트 (Tension Control Bolt)	- 토크 도달 시 외부머리 절단으로 체결력 시각 확인 가능 - 대량 자동화 시공 적합	- 대형 쇼핑몰, 물류센터 - 철강 구조물 생산라인 - 현장 시공 인건비 절감 목적 구조물
육각형 고장력 볼트 (Hex Bolt)	- 가장 범용적인 고강도 볼트 - 설치 및 유지보수 용이	- 크레인 조립부 - 플랜트 배관 지지 - 기계 구조물 프레임

---

🧪 고장력 볼트 체결력 시험법 비교

시험 방법	개요	장점	단점	적용시기
토크 방식 (Torque Method)	- 정해진 토크값까지 조임 - 토크렌치 사용	- 간편함 - 장비 접근성 높음	- 마찰 계수에 따라 오차 발생 - 정확도 낮음	- 간단한 구조, 정밀도 덜 필요한 구조물
토크-각도 방식 (Torque + Angle Method)	- 토크로 초기 체결 후, 일정 각도만큼 추가 회전 - 재현성 향상	- 마찰 영향 적음 - 체결력 일정	- 작업자 숙련도 요구 - 각도 측정 장비 필요	- 중요 체결부, 품질관리가 중요한 시공 현장
템플릿/길이 측정 방식	- 프리텐션 적용 후 길이 또는 볼트 노출 길이 확인	- 현장 육안 확인 가능	- 조임 정확도 낮음 - 보조 방식으로 사용	- 시공 후 육안 점검용 보조 수단
전기저항 측정 방식 (Eddy Current, Smart Bolt)	- 전자 센서로 체결력 측정 - 특수 볼트 사용	- 고정밀 측정 - 디지털 관리 가능	- 고비용 - 시스템 필요	- 원전, 항공기 부품, 고위험 구조물
초음파 측정 방식 (Ultrasonic Tension Measurement)	- 초음파로 볼트 길이 변화 측정 - 인장력 직접 계산	- 매우 정확 - 비파괴 검사 가능	- 고가 장비 필요 - 전문가 운용 필수	- 핵심 구조물, 장기 모니터링 구조물

---

🔧 팁: 고장력 볼트 시공 시 체크리스트

✅ 설계 도면의 체결력 기준 확인
✅ 볼트 종류별 적합성 판단 (마찰 vs 베어링)
✅ 체결 순서 및 프리텐션 단계 준수
✅ 체결력 시험법 및 장비 확보
✅ 체결 후 검사 및 재점검 계획 수립
