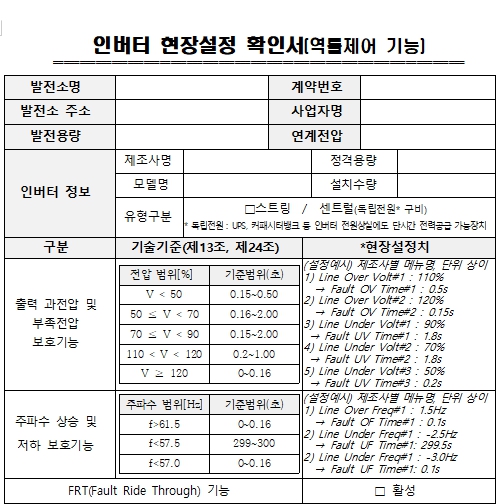

📑 인버터 현장설정 확인서 주요 구성 항목 요약

1. 인버터 기본 정보

• 제조사, 모델명, 정격용량, 설치 수량
• 유형 구분 (스트링 / 센트럴, 독립전원 여부)

2. 전압·주파수 보호 기능

• 과전압 및 부족전압 보호 기능
  • 전압 구간별 분리시간(트립 시간) 설정치
  • 설정 예시: Over/Under Voltage 단계별 설정값 + 동작 시간
• 주파수 상승 및 저하 보호 기능
  • 주파수 구간별 분리시간(트립 시간) 설정치
  • 설정 예시: Over/Under Frequency 단계별 설정값 + 동작 시간

3. FRT (Fault Ride Through) 기능

• 계통 연계 시 단락·전압강하 상황에서도 운전 지속 여부 확인
• 활성화 여부 체크

4. 전압제어 / Q(V) 기능 (역률제어 관련)

• Q(V) 곡선 설정 기준
  • 전압상승·전압강하 시 무효전력 조정 시작/최대 전압치
  • 무효전력 최대값 (지상/진상)
  • 응답시간 설정치
• 운전모드 확인
  • Q(V) 기능 활성 여부
  • 세부 설정치 (제조사 메뉴 예시 포함)

5. 확인 및 서명

• 현장 설정치가 기술기준(제13조, 제24조) 만족 여부 명시
• 사업자/고객 서명 및 날짜

6. 첨부 자료

• 인버터별 개별 확인
  • 설치 일련번호별 확인서 작성 (01~99번)
  • 제조년월 기재
  • 명판 사진 첨부
  • 과·부족전압, 주파수 보호기능 설정치 화면 사진
  • Q(V) 운전모드 및 역률제어 관련 설정치 사진

7. 유의사항

• 설정치 확인 사진(HMI, APP) 필수 첨부 (없을 경우 제조사 공문 대체)
• 인버터 종류/모델 상이 시 개별 확인서 작성 필요
• 허위 작성 시 규정에 따른 계약 해지·이용 정지 가능

---

👉 요약하면, 인버터의 보호 기능(전압·주파수), FRT 기능, Q(V) 역률제어 기능의 실제 현장 설정치 확인 및 증빙 자료가 핵심입니다.
