📌 전선 스플라이싱이 필요한 이유

전기 공사를 하다 보면 기존 배선의 길이가 부족하거나 회로를 분기해야 하는 상황이 자주 발생한다.

이때 사용하는 작업이 바로 스플라이싱(Splicing) 이다.

스플라이싱은 단순히 전선을 이어 붙이는 것이 아니라 전기적 연속성과 기계적 강도를 확보하여 안전하게 연결하는 작업을 의미한다.

대표적인 사용 사례는 다음과 같다.

✅ 콘센트 위치 변경

✅ 조명 위치 이동

✅ 벽 철거 후 배선 연장

✅ 회로 분기

✅ 지하실 및 창고 전기공사

✅ 노후 배선 보수



---

⚠️ 전선 연결 시 반드시 알아야 할 기본 원칙

많은 사람들이 전선을 꼬아서 절연테이프만 감아도 된다고 생각하지만 이는 규정상 인정되지 않는다.

❌ 잘못된 방법

• 전선을 비틀어 연결
• 절연테이프만 감음
• 접속함 없이 벽 속에 매립

이 방식은 화재 위험이 매우 높다.

✅ 올바른 방법

• 전용 접속 커넥터 사용
• 접속함(Junction Box) 내부에서 작업
• 접속함 커버 설치
• 규격에 맞는 전선 사용



---

🛠 준비물

필수 공구

🔧 와이어 스트리퍼

🔧 니퍼

🔧 펜치(라인맨 플라이어)

🔧 전압 테스터기

🔧 드라이버

🔧 케이블 리퍼



---

필수 자재

📦 접속함(Junction Box)

📦 와이어 너트(Wire Nut)

📦 푸시인 커넥터(WAGO형 포함)

📦 케이블 클램프

📦 커버 플레이트



---

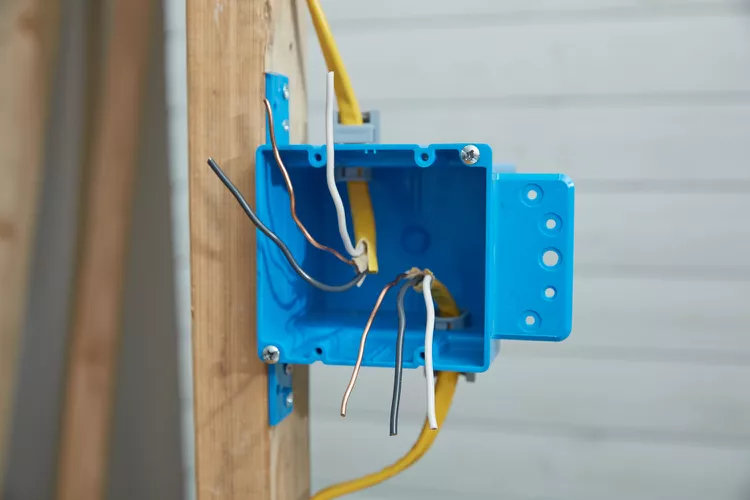

🔍 접속함(Junction Box)이 중요한 이유

전기 규정에서는 모든 접속부가 점검 가능한 상태로 유지되어야 한다.

그래서 스플라이싱은 반드시 접속함 내부에서 이루어져야 한다.

접속함의 역할

✅ 화재 확산 방지

✅ 접속부 보호

✅ 유지보수 용이

✅ 충격 및 습기 차단



---

⚡ 작업 전 안전수칙

1️⃣ 차단기 OFF

해당 회로 차단기를 반드시 내린다.



---

2️⃣ 전압 확인

차단기를 내려도 반드시 검전기로 확인한다.

"차단기 OFF = 무전압"이라고 단정하면 안 된다.

다른 회로와 연결되어 있을 수 있기 때문이다.



---

3️⃣ 동일 규격 전선 사용

예시

• 2.5sq ↔ 2.5sq
• 4sq ↔ 4sq

굵기가 다른 전선을 무리하게 연결하면 발열 위험이 증가한다.



---

🔧 전선 스플라이싱 작업 순서

STEP 1. 외피 제거

케이블 리퍼를 사용하여 외부 피복을 제거한다.

일반적으로 약 10~15cm 정도 벗긴다.

칼을 사용할 경우 내부 절연 손상 위험이 있다.



---

STEP 2. 절연 피복 제거

도체가 노출되도록 약 12~15mm 정도 벗긴다.

너무 짧으면 접촉 불량

너무 길면 합선 위험



---

STEP 3. 손상 여부 확인

전선 상태를 점검한다.

확인 항목

✔ 절연 파손

✔ 부식

✔ 변색

✔ 과열 흔적

✔ 눌림 및 절단



---

STEP 4. 같은 색상끼리 연결

일반적인 단상 배선 기준

⚫ 검정 = 전원선(Hot)

⚪ 흰색 = 중성선(Neutral)

🟢 또는 Bare = 접지선(Ground)

같은 역할의 전선끼리 연결해야 한다.



---

STEP 5. 전선 접속

방법 1 : 와이어 너트 사용

가장 널리 사용하는 방식

1. 전선 끝 정렬
2. 와이어 너트 삽입
3. 시계방향 회전
4. 단단히 고정



장점

✅ 저렴

✅ 범용성 높음

✅ 유지보수 편리

---

방법 2 : 푸시인 커넥터

최근 많이 사용되는 방식

전선을 꽂기만 하면 내부 스프링이 자동 고정한다.



장점

✅ 작업속도 빠름

✅ 접속 품질 균일

✅ 초보자도 사용 가능

---

🧪 반드시 해야 하는 풀 테스트(Pull Test)

접속 후 전선을 가볍게 당겨본다.

빠지거나 흔들리면 재시공해야 한다.

숙련 전기기사들도 반드시 수행하는 기본 점검이다.

---

🔥 가장 흔한 실수 TOP 5

❌ 절연테이프만 사용

화재 위험

---

❌ 접속함 없이 벽 속 매립

전기 규정 위반 가능

---

❌ 다른 굵기의 전선 연결

발열 발생

---

❌ 커넥터 규격 미준수

접촉 불량 발생

---

❌ 전압 확인 없이 작업

감전 위험



---

👷 실무자들이 중요하게 보는 포인트

현장 전기기사들은 단순히 "연결되느냐"보다 아래 항목을 더 중요하게 본다.

✔ 접촉저항 최소화

접촉저항이 증가하면 발열 발생

✔ 기계적 강도 확보

진동이나 충격에도 풀리지 않아야 함

✔ 점검 가능성 확보

향후 유지보수가 가능해야 함

✔ 전선 정리 상태

배선함 내부 공간 확보

✔ 접지 우선 연결

안전 확보



---

📋 결론

전선 스플라이싱은 단순히 전선을 이어붙이는 작업이 아니다.

안전한 스플라이싱의 핵심은 다음 네 가지다.

✅ 반드시 차단기 차단

✅ 접속함 내부 작업

✅ 인증된 커넥터 사용

✅ 접속 후 풀 테스트 실시

전기 화재의 상당수는 부실한 접속부에서 시작된다. 따라서 전선을 연결할 때는 "연결만 되면 된다"가 아니라 "10년 후에도 안전한가?"를 기준으로 작업하는 것이 중요하다.
