AquaTrans™ AT600 초음파 유량계 데이터시트 한국어 번역·요약

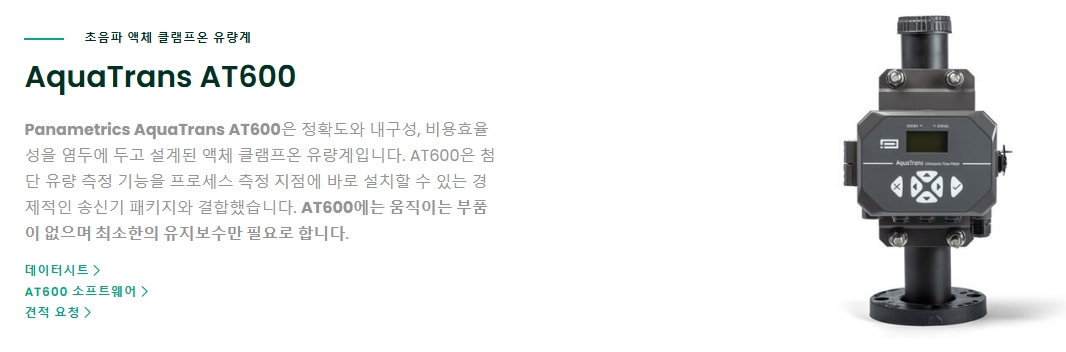

AquaTrans™ AT600 초음파 유량계

제품 개요

AquaTrans™ AT600은 배관 외부에 설치하는(Clamp-on 방식) 액체용 초음파 유량계입니다.

배관을 절단하거나 천공하지 않고 설치할 수 있어 설치가 간편하며, 상수도부터 폐수처리까지 다양한 수처리 분야에서 사용할 수 있습니다.

적용 대상

• 상수(Potable Water)
• 폐수(Wastewater)
• 하수(Sewage)
• 방류수(Discharge Water)
• 처리수(Treated Water)
• 냉·온수(Cooling & Heating Water)
• 농업용수(Irrigation Water)

---

주요 특징

• 비접촉(Clamp-on) 방식으로 배관 손상 없음
• 경제적인 설치 비용
• 설치 및 초기 설정이 매우 간단
• 다양한 배관 재질 지원
• 라이닝(코팅) 배관 사용 가능
• 유속(Velocity)
• 순간유량(Volumetric Flow)
• 적산유량(Totalized Flow) 측정 가능
• 고체 커플런트(Solid Couplant) 기본 제공

---

측정 원리

AT600은 Transit-Time(전달시간차) 초음파 방식을 사용합니다.

동작 원리

배관 양쪽에 설치된 두 개의 초음파 센서가 서로 초음파를 송수신합니다.

• 유체가 정지해 있으면
  • 왕복 시간이 동일합니다.
• 유체가 흐르면
  • 흐르는 방향의 전달시간은 짧아지고
  • 반대 방향은 길어집니다.

이 두 시간의 차이를 계산하여

• 유속
• 유량
• 유체의 흐름 방향

을 계산합니다.

Panametrics의 특허 기술인 Correlation Transit-Time™ 알고리즘을 적용하여 장기간 드리프트 없이 안정적인 측정이 가능합니다.

---

Clamp-on 방식의 장점

기존 삽입형 유량계와 비교하여

• 배관 절단 불필요
• 공정 중단 없음
• 설치비 절감
• 유지보수 최소화
• 대부분의 조건에서 ±1% 수준의 높은 정확도

를 제공합니다.

---

설치 절차

설치는 다음의 4단계로 완료됩니다.

① 배관에 스트랩 설치

↓

② Clamp Fixture 부착

↓

③ 센서 간격 조정

↓

④ 센서 고정 및 설치 완료

---

측정 가능한 유체

측정 가능한 액체

• 깨끗한 물
• 대부분의 액체
• 소량의 고형물이 포함된 액체
• 소량의 기포가 포함된 액체

※ 초음파가 전달 가능한 액체여야 합니다.

---

적용 가능한 배관

배관 크기

15 mm ~ 7,600 mm

(0.5 ~ 300 inch)

배관 재질

• 철
• 스테인리스
• 탄소강
• 대부분의 플라스틱

※ 콘크리트, 복합재질, 심한 부식 배관은 제조사 협의 필요

---

성능 사양

항목사양

측정 정확도	±1% (50mm 이상 배관)
소구경 배관	±2%
현장 교정	±0.5%
반복성	±0.2%
측정 속도 범위	±12.19 m/s
Rangeability	400:1

---

측정 항목

AT600은 다음 데이터를 제공합니다.

• 유속(Velocity)
• 순간 유량
• 적산 유량(Total Flow)

---

사용 온도

유체 온도

기본형

• -40°C ~ 150°C

고온형 옵션

• -200°C ~ 400°C

주변 환경

운전 온도

• -20°C ~ 55°C

보관 온도

• -40°C ~ 70°C

---

출력 및 통신

지원 출력

• 4~20mA
• 주파수 출력(Frequency)
• Pulse 출력
• Alarm 출력

통신

• HART
• Modbus RS-485

NAMUR NE43 규격을 지원합니다.

---

전원

기본

• AC 85~265V

옵션

• DC 12~28V

소비전력

• 기동 시 : 10W
• 정상 운전 : 5W

---

표시부

• 128×64 Graphic LCD
• 6버튼 키패드
• 상태 LED(녹색/적색)

---

인증

• CE
• UL
• CSA
• MCERTS(영국)

---

트랜스듀서 종류

사용 환경에 따라 다양한 센서를 선택할 수 있습니다.

모델용도

AT05	대구경 배관
AT10	중구경 배관
AT20	소구경 배관
CFLP	소구경·고온용
CR05	대구경
CR10	중구경
CR05SUB	수중 설치
CR10SUB	수중 설치
CR10HT	고온용
CR10HTSUB	고온+수중용

---

주요 장점 요약

• 비침습(Clamp-on) 설치로 배관 절단이 필요 없음
• 배관 내 유체와 접촉하지 않아 유지보수가 거의 없음
• 상수·하수·폐수 등 다양한 수처리 공정에 적합
• ±1% 수준의 높은 정확도와 ±0.2% 반복성
• HART 및 Modbus 통신 지원
• 배관 직경 15 mm부터 7,600 mm까지 폭넓게 적용 가능
• IP67(IP66/IP68 트랜스듀서 옵션)으로 옥외 및 산업 현장 사용에 적합
