이번에는 콜렛 척의 기초 지식에 대해 설명합니다.

콜렛 척은 공작 기계의 일종인 NC 선반 등의 주축에 탑재된 척 기구의 일부입니다.

콜렛 척은 본체에 슬릿이 들어간 구조로 입을 열거나 닫음으로써 워크를 고정하는데에

사용됩니다.



---

콜렛 척이란?

콜렛 척은 가공시 워크를 고정하거나 절삭 공구를 고정 할 수 있는 공구를 말합니다.

주로 NC 선반 등의 공작 기계에 탑재되는 척 기구 부품의 일부로 포함되어 있습니다.



콜렛 척에는 다양한 종류와 형태가 용도에 따라 구분이 필요합니다.

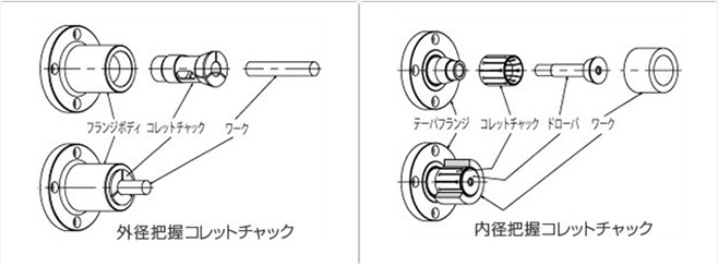

크게 종류를 나누면 워크의 외경을 잡아 고정하는 '외경 파악 콜렛'과

워크의 내경에서 고정하는 '내경 파악 콜렛'이 있습니다.

기본적으로 콜렛은 파악 부분이 분리 형태로 되어 있습니다.

외경 파악 콜렛을 예로 들면 압력이 분산되어 감싸듯 워크를 파악합니다.



이로 인해 1 점에 가해지는 압력이 적습니다.

워크에 기스가 나는 것을 방지하는 것 외에 강력하게 파악 · 고정할 수 있다는 것이 특징입니다.

또한, 콜렛은 얇은 파이프와 구리 · 알루미늄 등의

부드러운 소재로 이미 완성되어 있는 부분을 잡는 데 적합합니다.

그러나 콜렛은 소모품이기 때문에 수명이 있다는 점에 주의가 필요합니다.

콜렛이 개폐를 반복하면 본체의 스프링 성이 없어져 버려서 파괴 될 수 있습니다.

또한 본체의 테이퍼 부분이나 구경 부분이 마모하여 파악 정확도가 저하되는 경우도 있습니다.

콜렛 모양과 구조

콜렛에는 다양한 형태가 있습니다.

이번에는 대표적인 유형인 워크 외경 파악 용 콜렛의 '정지형'와 '당김형'에 대해 살펴봅시다.



정지형 (S형)

정지형은 콜렛이 축 방향으로 움직이지 않고 정지하는 타입입니다.

축 방향의 위치 결정 정밀도가 높고, 선반에 많이 채용되고 있습니다.

위의 단면은 황색을 워크 빨간색이 콜렛을 보여줍니다.

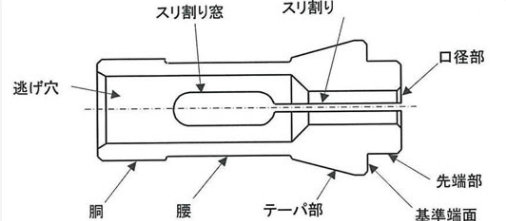

아래 그림은 정지형 콜렛 구조도와 각부 명칭을 보여줍니다.



당김형 (D 형)

당김형은 콜렛을 당겨 대상물을 파악하는 전통적인 유형입니다.

흔들림 정도 · 반복 정밀도 파악 능력이 우수합니다.

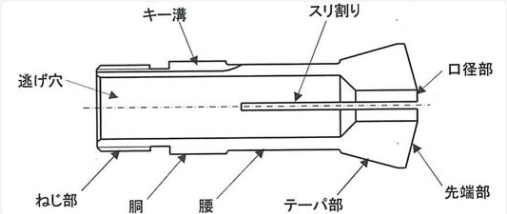

아래 그림은 당김형 콜렛 구조도와 각부 명칭을 보여줍니다.

콜렛의 구조와 원리

콜렛은 선단 형상을 보면 직선으로 베인 자국이 들어간 형태로되어 있습니다.

예를 들면 외경 파악을 위한 콜렛은 중앙의 구멍에 작업을 삽입하고 외부에서 끄기위한 노치만큼

구멍을 통해 견고하게 고정 할 수 있습니다.

다른 척 유형으로 스크롤 척이 있지만, 스크롤 척은 3 개의 발톱으로 작업을 쉽게 고칠 수 있지만,

코어의 위치가 어긋나 버리는 경우가 있습니다.

한편 콜렛은 축 어긋남이 일어나기 어려운 장점이 있습니다.

그러나 고정 공구 등의 직경에 맞는 것을 준비해야하기 때문에 그만큼 콜렛의 종류도 많이 필요합니다.

콜렛의 재질

콜렛의 재질은 주로 철강 · 초경 · 서멧이 채용되고 있습니다.

각 유형의 특징은 다음과 같습니다.

강철
철을 주성분으로하는 합금의 총칭을 말합니다.

철강 콜렛은 초경 재질에 비해 단단히 물체를 잡을 수 있습니다.

또한 비용이 저렴하고 경제성이 뛰어난 것으로부터 소량 생산에 적합합니다.

초경
초경 초경합금라고도 재질로 경질 금속 탄화물 분말을 소결하여 만든 합금입니다.

초경의 콜렛은 경도와 내마모성이 뛰어나 장기간 사용해도 마모하기 어렵고, 높은 정밀도를 유지할 수 있습니다.

주로 양산품의 가공에 사용되고 있습니다.

서멧
서멧은 경질 화합물의 분말과 금속을 복합하여 소결 재료입니다.

메트의 명칭은 ceramics (세라믹)와 metal (금속)를 조합 한 것이 어원입니다.

서멧 콜렛 척은 내열성이 우수하고, 철과의 친 화성이 낮기 때문에

스테인레스 계 재료에 적합합니다.
