AutoCAD 도면에서 레이어를 삭제할 수 없을 때 어떻게 할까?

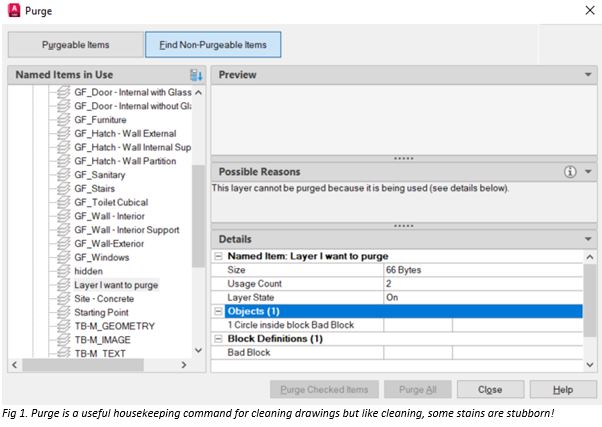

많은 AutoCAD 사용자들은 그림에서 불필요한 정보

(일반적으로 레이어나 블록과 같이 사용되지 않는 설정)를

지우는 데 유용한 유틸리티인 Purge 명령을 알고 있습니다.

제3자 도면을 접수하고 도면을 정리한 후

추가 작업을 시작하거나 중복 레이어를 과도하게

제거해야 하는 경우 자주 발생하는 작업입니다.

그러나 이러한 속성을 가진 물리적 개체가

나타나지 않더라도 일부 요소는 제거되지 않고 계속 나열됩니다.

이러한 이유는 종속성이 있는 중첩된 블록으로 인해

해당 설정이 제거되지 않기 때문인 경우가 많습니다.

AutoCAD 및 LT의 최신 버전에서는 Purge 명령이

특정 엔티티를 제거할 수 없는 몇 가지 가능한 이유를 나열합니다.

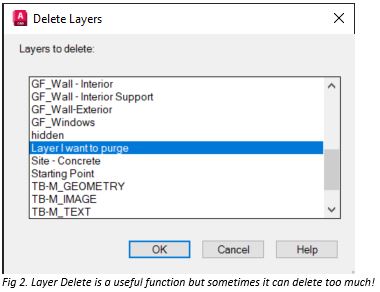

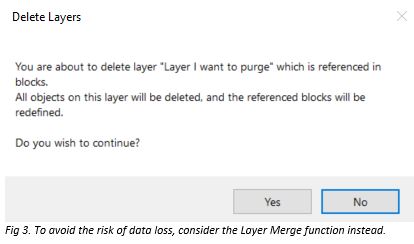

Layer Delete 기능이 있지만,

이 명령어는 Layer와 그 종속성에 있는

엔티티를 찾아내고 이들을 삭제하기 때문에

중요한 정보가 손실될 가능성이 있으므로 주의가 필요합니다.

그러나 더 만족스러운 해결책인 레이어 병합이 있습니다.

이 명령은 도면에서 레이어를 병합하여 도면의 레이어 수를 줄입니다.

병합된 레이어의 개체가 대상 레이어로 이동되고 원래 레이어가 도면에서 제거됩니다.

그래픽으로 또는 목록에서 여러 개의 레이어를 선택하여

새로운 대상 레이어에 결합할 수 있습니다.

병합된 오래된 레이어는 목록에서 사라지고 '퍼지'됩니다.

종속성이 있는 모든 블록은 계층 0으로 재정의되고 삭제되지 않습니다.

레이어 병합 및 기타 유용한 도구는 2D AutoCAD

작업 공간의 레이어 패널에서 확인할 수 있습니다.
