AutoCAD에서 시간을 절약하고 작업 효율성을 높이는 4가지 팁

AutoCAD에서 시간을 절약하고 작업 효율성을 높이는 4가지 팁

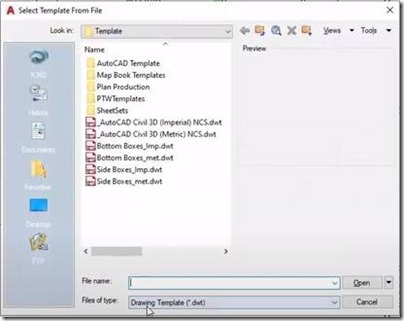

1. 도면 템플릿 설정 및 사용:

템플릿 파일(Template Files) 또는 .dwt 파일은

AutoCAD에서 생산성을 높이고 특정 표준을 준수하는 쉬운 방법입니다.



템플릿은 미리 설정된 스타일, 레이어, 블록 등

모든 것을 포함할 수 있으므로 모든 도면에서 앞서 시작할 수 있습니다.

우리가 하는 각 주요 분야 또는 작업 유형, 모든 블록,

계층, 스타일 등에 대해 .dwt를 설정하는 것이 좋습니다.

특정 프로젝트에 필요한 것은 이미 도면에 나와 있고 준비가 되어 있습니다.



이를 통해 도면을 일관되게 유지할 수 있으며,

도면을 설정하는 데 시간을 들이지 않고 바로 초안/디자인으로 이동할 수 있습니다.



2022.10.13 - 설계 도면, 기계 도면 관리 방법과 유의점에 대하여 PDM

설계 도면, 기계 도면 관리 방법과 유의점에 대하여 PDM

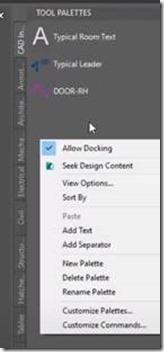

2. 사용자 정의 도구 팔레트 만들기:

AutoCAD에 내장된 시간 절약 기능을 활용하지 못하는

숙련된 설계자가 많다는 사실은 여전히 놀랍습니다.



도구 팔레트는 제가 가장 좋아하고 직장 동료들에게

가르치는 가장 일반적인 팁일 수 있습니다.



작업하는 각 프로젝트 유형에 대한 도구 팔레트를 가지고 싶습니다.



이를 통해 다른 프로젝트 간에 쉽게 전환할 수 있고

도면 유형에 대해 동일한 텍스트 설정 및 블록을 일관성 있게 사용할 수 있습니다.



예를 들어, 사이트 계획에 사용하는 도구 팔레트 하나와

배관 또는 평면도에 사용하는 다른 팔레트가 있을 수 있습니다.



각 팔레트에는 노트에 사용되는 특정 텍스트

(정확한 속성과 레이어가 미리 설정된 자동 배치),

특정 도면 유형에 필요한 블록 또는 일반적인 해치를 포함할 수 있습니다.



모든 프로젝트 전반에 걸쳐 표준 및 일반 스타일을 쉽게 유지할 수 있도록 합니다.



2023.03.13 - 스마트토포 GPS 측량 설정 유동 및 보정 불량 확인 방법

스마트토포 GPS 측량 설정 유동 및 보정 불량 확인 방법

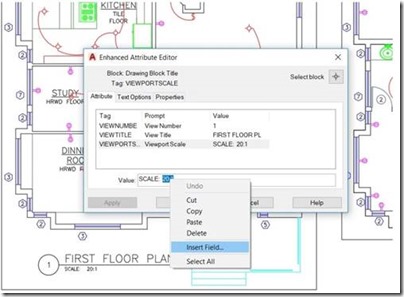

3. 필드를 사용하여 텍스트 자동화:

필드는 AutoCAD 내에서 가장 많이 사용되지는 않지만

매우 유용한 기능일 수 있습니다.



필드를 사용하면 도면 내에서 텍스트를 빠르게 자동화하고

자동으로 채울 수 있습니다.



날짜부터 해치 면적까지 모든 것을 도면에서 끌어와 텍스트 개체를 채우는 데 사용할 수 있습니다.

저는 특히 정기적으로 업데이트해야 하지만

쉽게 잊어버리거나 놓칠 수 있는 텍스트에 필드를 사용하는 것을 좋아합니다.



특히 도면의 축척 텍스트는 매우 유용하며,

이를 업데이트하는 것을 잊어버리기 쉽고,

최종 도면에서 놓치면 큰 문제가 될 수 있습니다.



필드를 사용하여 뷰포트의 실제 축척에 따라 축척 텍스트를

자동으로 채움으로써 축척을 다시 업데이트할 필요가 없습니다.





4. 도면을 깨끗하고 정리된 상태로 유지:

많은 사용자들에게 대수롭지 않게 보일 수 있지만

가능한 한 그림을 정리하고 어수선하게 유지하는 것이 정말 효과적입니다.



조직화된 도면은 전체적인 성능과 속도뿐만 아니라

새로운 사용자/팀원이 프로젝트를 픽업하고 작업을 시작하는 시간을

훨씬 더 빠르게 단축할 수 있습니다.

사용하지 않는 오래된 Xrefs, 블록, 스타일 등을 제거합니다.

그림의 전체 크기를 줄이는 것과 함께, 누군가가 미래에 빠르게 변경하고

다시 발행해야 할 때 혼란과 좌절을 방지할 수 있습니다.

저는 특히 세 가지 도구를 사용하여

그림 작업이 끝나면 그림을 정리하는 것을 좋아합니다.



이러한 명령은 도면에서 불필요하고 중복된 라인워크,

레이어, 블록 등을 빠르게 제거하여 다음 도면을 위해 깨끗한 .dwg를 남깁니다.
