AutoCAD 튜토리얼: 브레이크라인을 알아보자
AutoCAD의 Break line은 정의상 Break line 심볼이 통합된 폴리라인입니다.
이러한 라인은 LINE 명령을 사용하여 수동으로 생성하거나
BREAK LINE 명령을 사용하여 가장 편리하게 생성할 수 있습니다.
AutoCAD에서 브레이크 라인을 만드는 방법
AutoCAD에서 브레이크 라인을 작성하려면

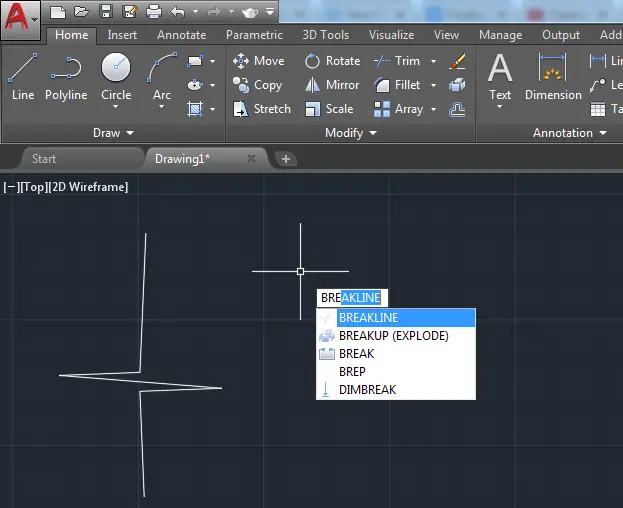

BREAKLINE을 입력하고 키보드의 ENTER 키를 누릅니다.
브레이크 라인 의 시작점 지정
Bick 선의 끝점 지정
중단 기호의 위치 지정
기본적으로 꺾기 기호는 선 중앙에 있습니다.
3단계가 끝나면 키보드의 ENTER 키를 누르면 줄 중간에 꺾임 기호가 나타납니다.

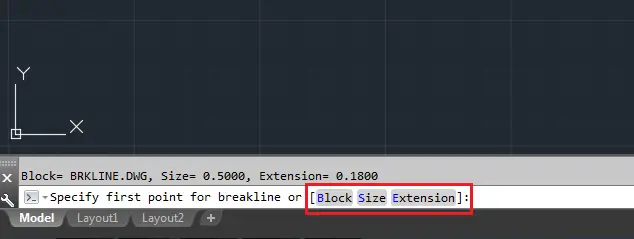

AutoCAD에서 BREAKLINE 명령을 사용하는 동안 사용할 수 있는 옵션은 다음과 같습니다.
블록
크기
확장
이들이 각각 1의 역할을 하는 경우 기본값과 다른 다른 기호를 사용하려면 꺾은선 기호로 사용할 블록을 나타냅니다. 2. 기본값보다 크거나 작은 기호를 사용하려면 꺾은선 기호의 크기를 나타냅니다. 3. 선택한 끝점을 넘어 확장의 길이를 나타냅니다.
위에서 언급한 Block 옵션을 사용하여 자신만의 Break Line 심볼을 생성하는 것도 가능합니다.
이를 위해서는 도면으로 기호를 작성하고 AutoCAD 설치 폴더의 Express 폴더에 해당 도면을 저장한 후 필요할 때 BREAKLINE 명령의 Block 옵션을 사용하여 사용해야 합니다.
Express Tools 탭 사용

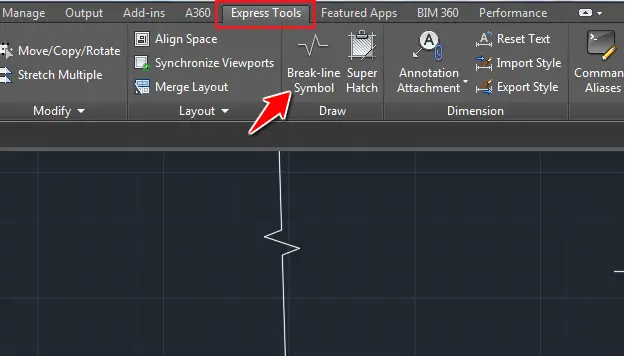

Express Tools 탭을 사용하여 BREAKLINE 명령을 활성화할 수도 있습니다.
후자로 이동한 다음 꺾은 줄 기호를 클릭합니다.
