SUS317(스테인리스 강)의 용도, 성분, 기계적 성질에 대해서

SUS317(스테인리스 강)의 용도, 성분, 기계적 성질에 대해서



SUS317은 크롬 18%·니켈 12%·몰리브덴 3.5%정도를 포함하는

오스테 나이트계 스테인리스 강입니다.

오스테 나이트계 스테인리스 강에는 뛰어난 연성·강도·내열성·인성을 가지고 있습니다.



SUS317은 오스테 나이트계 중에서도 특히 내식성이 뛰어난 재료로

녹을 유발하는 염소 환경에서도 유효하게 사용할 수 있는 재료입니다.





2021.03.19 - SPHC란 무엇인가? SS400 / SPCC와의 차이

SPHC란 무엇인가? SS400 / SPCC와의 차이



SUS317의 용도

SUS317은 화공 설비·염색 설비에 많이 이용되고 있습니다.

SUS317은 오스테 나이트계 스테인리스 강의 일종으로, SUS316보다 내공 식성에 뛰어난 재료입니다.


JIS규격에서는 [JIS G 4303:스테인리스 강 봉]

[JIS G 4304:열간 압연 스테인리스 강판의 강대]

[JIS G 4305:냉간 압연 스테인리스 강판의 강대]등으로 규정되어 있습니다.



공식/틈새부식 Pitting corrosion 이란?

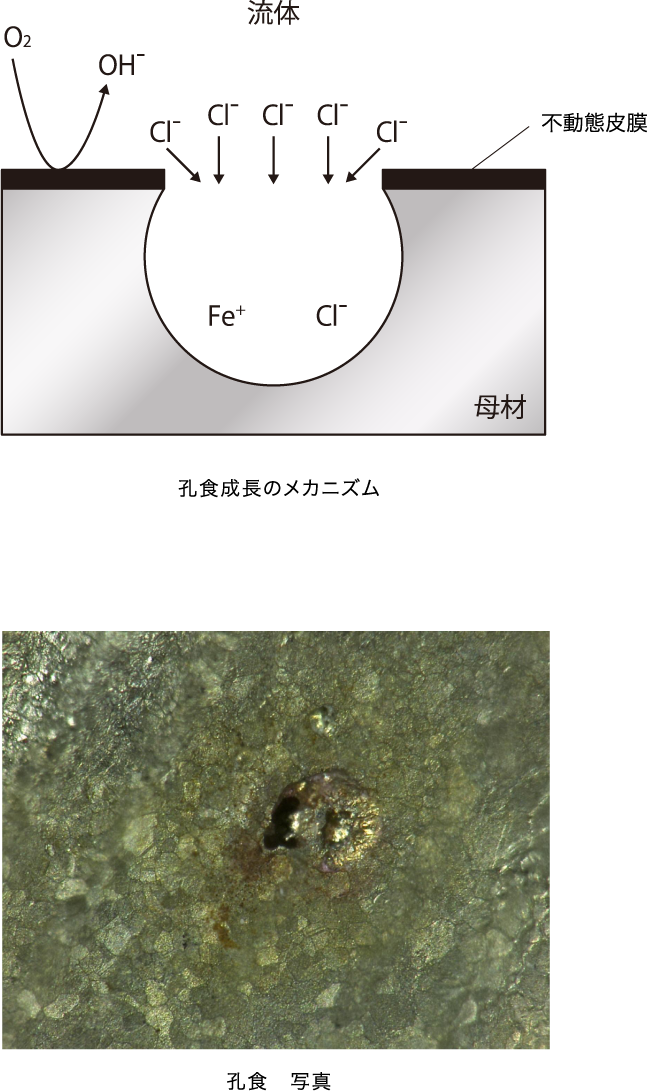

공식이란, 윗 그림과 같이 점상, 혹은 상처장 같은 국부적으로 깊게 부식하는 현상을 말합니다.



일반적으로 스테인레스 강은 표면에 "수동태 피막"라 불리는 녹에 강한 막을 형성합니다.

그러나 염소 이온(Cl-)에 의한 수동태 피막이 파괴되면,

수동태 피막이 다시 형성하지 못하고 부식하고 버립니다.



이는 수동 상태 피막의 찢어진 부분이 전기 화학 반응을 일으키고

염소가 부식된 구멍 속에 축적하기 때문입니다.



공식 대책의 하나로서, 크롬(Cr)이나 몰리브덴(Mo)를 많이 첨가한 강한 내식성을 가진 스테인레스 강을

선택함으로써 예방 할 수 있습니다.



SUS317은 몰리브덴을 많이 함유하고 있어 공식을 막고 싶은 경우에 효과적입니다.



SUS317의 화학 성분

• <SUS의 화학 성분(단위:%)>

종류의 기호	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N	기타
SUS317	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	11.00～ 15.00	18.00～ 20.00	3.00～4.00	-	-	-
SUS316	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	10.00～ 14.00	16.00～ 18.00	2.00～3.00	-	-	-
SUS304	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	8.00～ 10.50	18.00～ 20.00	-	-	-	-



SUS317은 전술한 SUS316과 시장에서 많이 나도는 SUS304와 비교하면,

니켈(Ni)과 몰리브덴(Mo)를 많이 함유하고 있습니다.



스테인리스 강은 몰리브덴을 포함하는 것으로 수동태 피막을 재형성하기 쉽습니다.

또, 니켈은 강도와 인성의 향상 외에 공식의 진행 속도를 낮추는 효과도 기대할 수 있습니다.



2021.02.08 - SUS304와 SUS304L의 차이와 구분

SUS304와 SUS304L의 차이와 구분



SUS317의 기계적 성질

• <SUS317의 기계적 성질>

종류의 기호	내력 Mpa (N/mm2)	인장 강도 Mpa (N/mm2)	성장	짜다	경도
					HBW	HRBS또는 HRBW	HV
SUS317	205이상	520이상	40이상	60이상	187이하	90이하	200이하

SUS317의 기계적 성질은 상표의 같습니다.이쪽은 SUS316·SUS304의 수치와 똑같은 값을 나타내고 있습니다.





2020.07.12 - SS400과 S45C의 차이를 철저 해설

SS400과 S45C의 차이를 철저 해설

2022.01.18 - 무전해 니켈 도금이란? 원리, 용도, 특성, 장점과 단점

-
