AutoCAD 도면에서 직사각형을 필렛으로 동그랗게 만들기

AutoCAD 도면에서 직사각형을 필렛으로 동그랗게 만들기

필렛은 기술 도면에서 자주 사용되는 기능입니다.



대부분의 제조 공정에서 가장자리에 이러한 필렛이 없는 제품은 없습니다.



이 기사에서는 '필렛' 명령을 사용하여 오토캐드에서

2D 스케치의 모서리에 필렛을 만드는 방법을 보여줍니다.



2023.09.07 - 오토캐드/ 캐드 기능 키로 스냅 및 직교 모드 변경하기

오토캐드/ 캐드 기능 키로 스냅 및 직교 모드 변경하기



오토캐드에서 필렛 명령어를 사용하는 방법?

오토캐드에서 2D 스케치를 채우는 것은 매우 기본적인 과정입니다.



예를 들어, 우리는 오토캐드에서 위의 2D 스케치에 필렛 구조를 만들 것입니다.

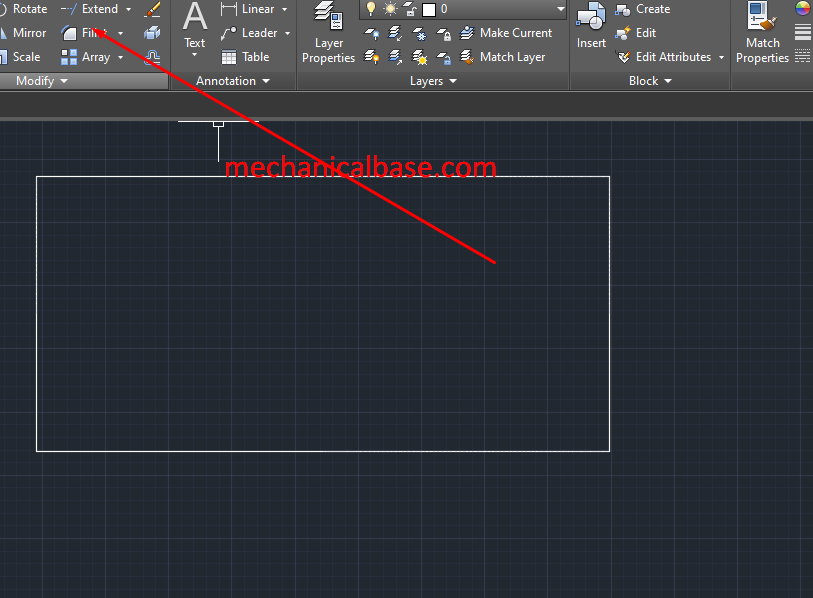

이렇게 하려면 위의 빨간색 화살표와 같이 'Fillet' 명령을 클릭합니다.

오토캐드에서 위의 'Fillet' 명령을 클릭합니다.



필렛의 반지름 값을 입력합니다.

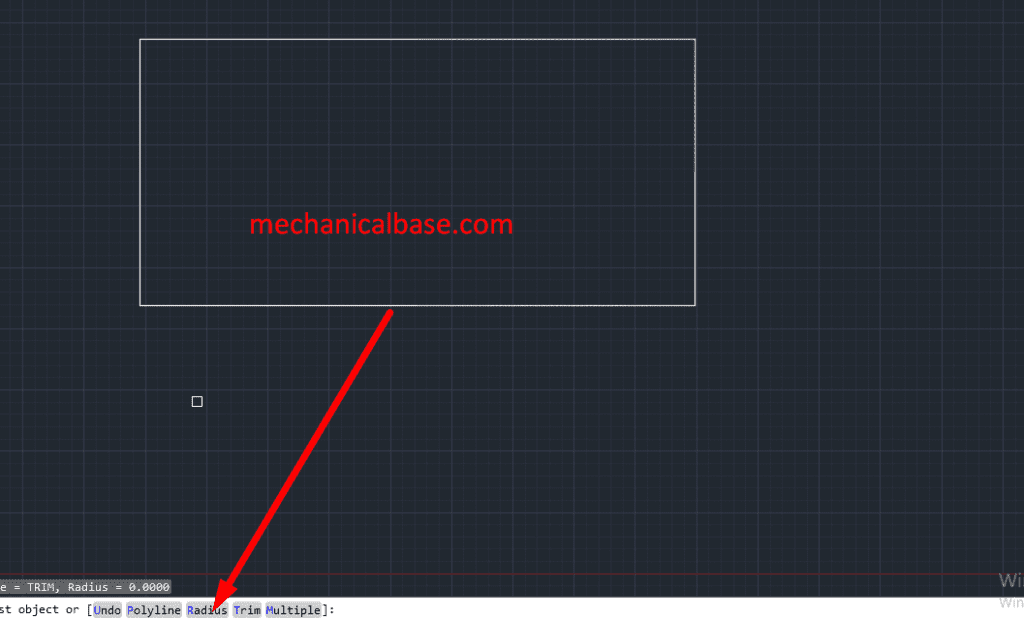

Autocad에서 'Fillet' 명령을 입력한 후 Radius 옵션을 클릭하여

위의 빨간색 화살표와 같이 Fillet의 Radius 값을 입력합니다.

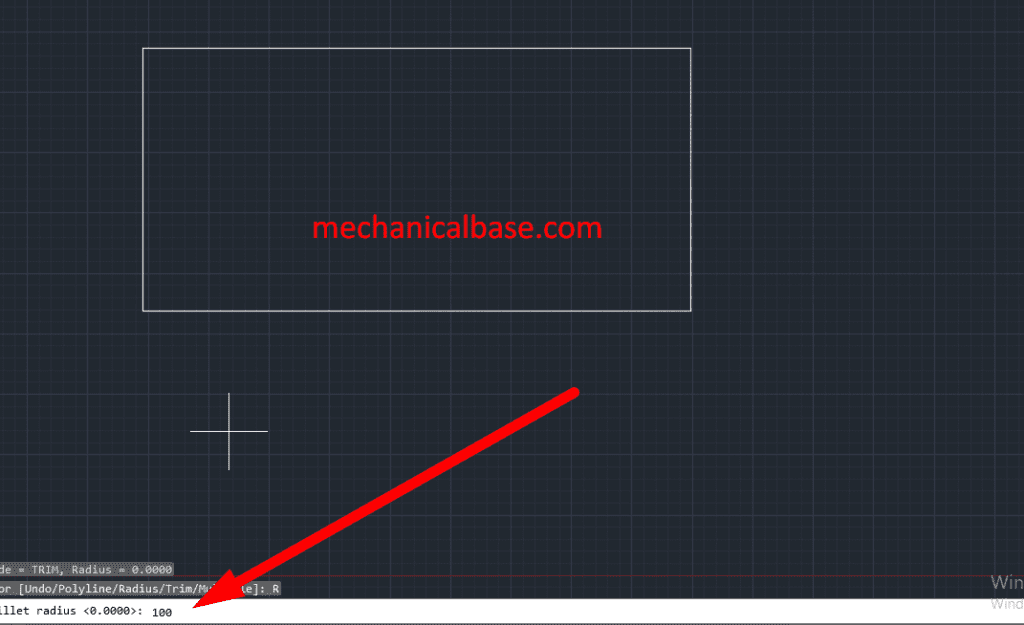

Radius' 옵션을 클릭한 후 Autodesk에서 위의 빨간색 화살표와 같이

반지름 값을 입력한 후 키보드에서 Enter 키를 누릅니다.

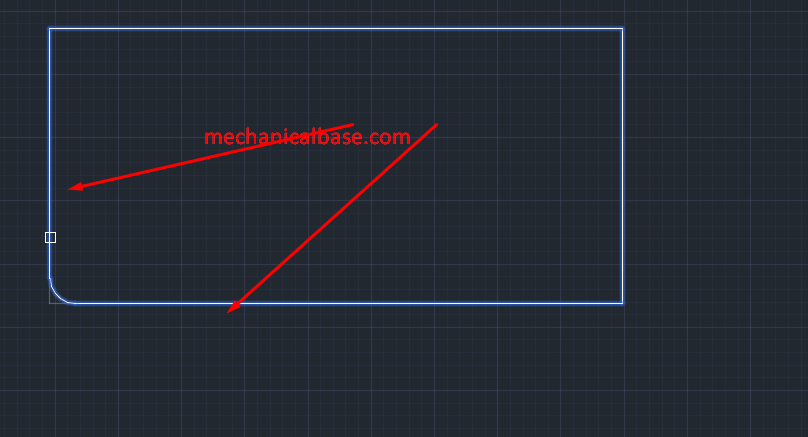

Autodesk에서 채워야 할 모서리를 클릭하여 선택합니다.

반지름 값을 입력한 후 클릭하여 위의 빨간색 화살표와 같이

모서리를 채울 필요한 모서리를 선택합니다.

이 옵션에서는 1개의 필렛 작업만 수행할 수 있습니다.

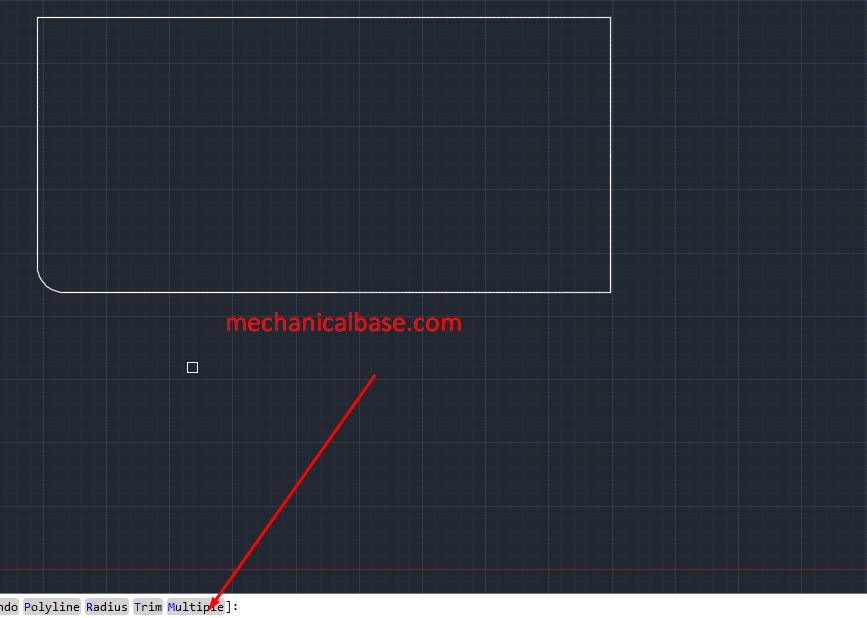

하나의 명령에서 여러 작업을 수행하려면 오토캐드의 'Fillet' 명령에서 'Multiple' 옵션을 클릭합니다.



Fillet 명령에서 'Multiple' 옵션을 클릭합니다.

명령을 남기지 않고 여러 개의 필렛을 각각 만들려면

위의 빨간색 화살표와 같이 오토캐드에서 '필렛' 명령을 입력한 후 '멀티플' 옵션을 클릭합니다.

'다중' 옵션으로 필레를 연속해서 만들 수 있습니다.
Autocad의 'Fillet' 명령에서 위의 빨간색 화살표와 같이 연속적으로 필렛을 만들 수 있습니다.

이것은 오토캐드에서 'Fillet' 명령을 일반적으로 사용하는 것입니다.
