AutoCAD 도면에서 실제 선가중치가 적용이 되지 않을때

기본적으로 Autodesk®에서 선 또는 기타 2D 개체를

선 가중치가 더 두껍거나 얇은 선 가중치로 그릴 경우

 프로그램에서 이러한 선 가중치를 표시하지 않습니다.



이 문제에 대한 해결책은 매우 기본적입니다.



Autodesk®에서 약간의 옵션만 변경하면 됩니다.



여기서는 Autocad® 도면에서 선 가중치를 표시하는 방법을 보여드리겠습니다.



2023.12.20 - AutoCAD 도면 내에 PDF 지오메트리를 가져오는 방법





문제는 Autocad®에서 위와 같이 발생합니다.



매우 두꺼운 선 가중치인 초록색 화살표와 같이 1mm로 선 가중치 를 조정하였습니다.



그런데 빨간 화살표처럼 선을 그리거나 스케치를 할 때는 진짜 굵은 선 가중치가 표시되지 않습니다.





이 상황을 극복하려면 Autodesk®에서 도면 구성표를

마우스 오른쪽 단추로 클릭한 다음 위의 빨간색 화살표와 같이

 'Options(옵션)'를 클릭합니다.





Options(옵션)에서 위의 빨간색 상자와 같이

'User Preferences(사용자 기본 설정)' 메뉴를 클릭합니다.



이 메뉴 내에서 녹색 화살표와 같이 'Lineweight 설정'을 클릭합니다.

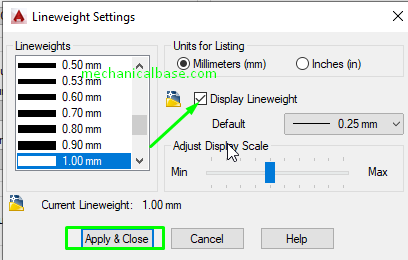

'Lineweight 설정'에서 위의 녹색 화살표와 같이

 'Lineweight 표시'를 선택합니다.



그런 다음 'Apply&Close'를 클릭하여 완료합니다.

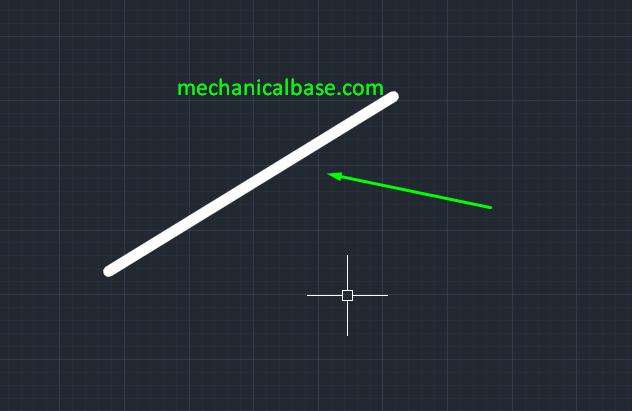

보시다시피 문제는 해결되었습니다.

실제 선 가중치는 Autocad®에 나와 있습니다.
