초보 오토캐드autocad

캐드 단축키 / 오토캐드 단축키 모음집

by KaNonx카논 2022. 1. 10.
반응형

캐드 단축키 / 오토캐드 단축키 모음집

오토캐드 첫 입문 1개월 과정을 진행하면서 필요하였었던

오토캐드의 단축키에 대해서 정리해 보는 시간을 갖고자 합니다.



바로 아래에는 가장 자주쓰이는 단축키들을 모아놓았고,

더욱 아래에는 자잘하게도 쓰이는 오토캐드의 모든 단축키를 모아 보았습니다.



자주 사용하는 오토캐드 단축키 모음

L(Line):선
REC(Rectangle):직사각형
C(Circle):원
A:원호
X:객체 분해하기
O(Offset):띄우기
TR(Trim):자르기
EX(Extend):선연장하기
CHA(Chamfer):모따기(챔퍼)
F(Fillet):필렛(라운딩)
CO,CP(Copy):복사
RO(ROTATE):회전

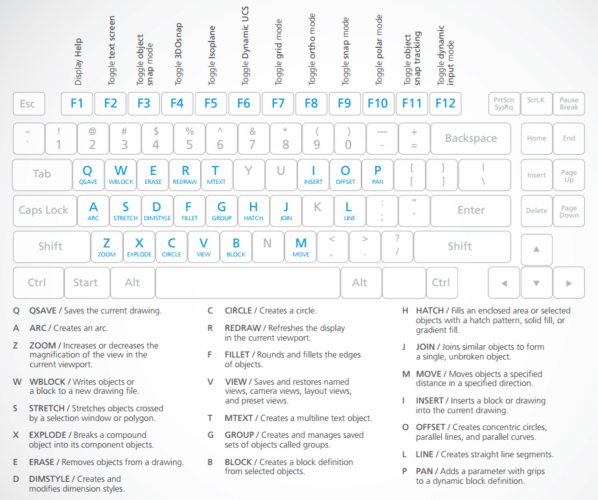

오토캐드의 모든 단축키 모음

A ARC 원호
AR ARRAY 배열(복사배열)
B BLOCK 블록
BC BCLOSE 블록 편집기 닫기
BE BEDIT 블록 편집기
BH HATCH 해칭
BR BREAK 중간 자르기
BS BSAVE 블록 정의 저장
C CIRCLE
CH PROPERTIES 속성 윈도우 올리기
CO COPY 복사
CP COPY 복사
D DIMSTYIE 치수옵션
DAL DIMALIGNED 정열 치수 기입을 생성
DAN DIMDIAMETER 각 치수 기입
DAR DIMARC 호 길이 치수 작성
JOG DIMJOGGED 꺽기 반지름 치수작성
DDI DIMDIAMETER 원이나 호에 직경 치수 기입
DED DIMEDIT 치수문자를 편집
DI DIST 거리조회
LI LIST 정보조회
DIV DIVIDE 객체를 점이나 블록으로 분할
DLI DIMLINEAR 선형 치수 기입
DO DONUT 도넛그리기
ED DDEDIT 문자수정
DRA DIMRADIUS 반지름 치수 기입
DT(T) TEXT 텍스트







DIMSCALE ↵치수크기 ↵DIM ↵UP ↵선택
E ERASE 지우기
EX EXTEND 선 연장
EL ELLIPSE 타원 그르기
F FILLET 라운드 깍기
CHA CHAMFER 모깍기
G GROUP 그룹
H HATCH 해칭
J JOIN 선연결
L LINE



LE QLEADER 신속 지시선 치수 기입
LEN LENGTHEN DE증분 ↵후, 선 길이 (길이요소제)
LTS LTSCALE 선 간격 좁히고 늘임. (중심선. 숨은선간격)
LEAD LEAD 지시선 생성.
M MOVE 이동 /↵PER(선맞추기)/↵P(최근선택replay)
MA MATCHPROP 글자 or 치수 크기나 색다를 경우 일치시킴
MI MIRROR 미러, 반사
MT MTEXT 다중행 문자
O OFFSET 옵셋 (선을 일정한 간격만큼 복사)
OP OPTIONS 옵션
P PAN 화면이동
PE PEDIT 폴리라인 편집
PL PLINE 연속선
PR PROPERTIES 속성 윈도우 올리기
POL POLYGON 다각형그리기



PU PURGE 레이어 지우기
RE REGEN 화면 해상도 좋게 (각진 원 부드럽게)
REC TECTANG 사각형 그리기
RO ROTATE 회전
S STRETCH 선 늘리기
SC SCALE 배율
SPL SPLINE 곡선 그리기
ST STYLE 문자스타일
TR TRIM 자르기
W WBLOCK 블록 파일 만들기
X EXPLODE 분해하기
XL XLINE 무한선 그리기
Z ZOOM 화면 확대 축소
U UNDO 되돌리기
Y MREDO 되살리기
F7 GRID 눈금
F8 ORTHO 선을 수평. 수직으로.
F9 SNAP 마우스를 그리드에 속하게
LA LAYER 레이어 설정
I INSERT 파일 불러오기



@거리<각도
LIMITS ↵범위 ↵설정 ↵ZOOM ↵ALL
SAVETIME 정해진 시간마다 자동저장
DWGPROPS 도면정보
