AutoCAD의 ARRAY(배열) 명령어 완벽 가이드!

AutoCAD의 ARRAY(배열) 명령어 완벽 가이드!

AutoCAD에서 ARRAY(배열) 명령어는 객체를 여러 개 복사하여 정렬하는 기능입니다.
정확한 간격으로 여러 개의 복제본을 만들 때 시간을 절약하고 정확도를 높이는 중요한 명령어죠! 🎯

이번 가이드에서는 ARRAY 명령어의 사용법과 실전 팁을 소개합니다. 🚀

---

✅ 1. ARRAY(배열) 명령어란?

ARRAY 명령어는 선택한 객체를 일정한 규칙에 따라 반복 배치하는 기능입니다.
📌 주요 활용 예시:
✔ 나사, 볼트, 창문 등 반복되는 부품 배치
✔ 균일한 패턴으로 배열된 디자인 생성
✔ 등간격으로 복사하여 정확한 정렬 유지



AutoCAD에서는 3가지 ARRAY 유형을 제공합니다.

RECTANGULAR(직사각 배열)	가로, 세로 행렬로 정렬	창문, 격자 패턴
POLAR(극 배열)	원형으로 객체 정렬	기어, 원형 조명 배치
PATH(경로 배열)	특정 경로를 따라 복사	곡선 도로 조명, 디자인 패턴

✅ 2. ARRAY 명령어 실행 방법

ARRAY 명령어를 실행하는 방법은 크게 두 가지입니다.

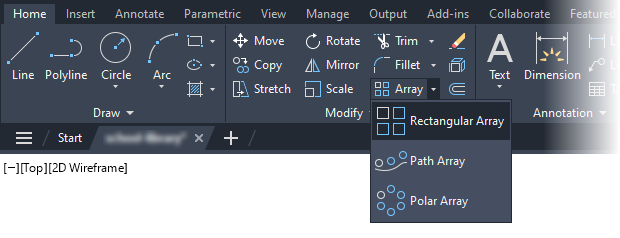

🔹 방법 1: 리본 메뉴 사용

1️⃣ Modify 탭 → Array 클릭
2️⃣ 원하는 배열 유형(직사각, 극, 경로)을 선택
3️⃣ 패턴을 적용할 객체 클릭 후 설정 조정

🔹 방법 2: 명령어 직접 입력

1️⃣ ARRAY 입력 후 Enter
2️⃣ 객체 선택 → 배열 유형 선택
3️⃣ 배열 개수, 간격 등 설정
4️⃣ Enter로 완료

---

✅ 3. ARRAY 유형별 사용법

💡 각 배열 유형의 사용 방법을 자세히 살펴보겠습니다.

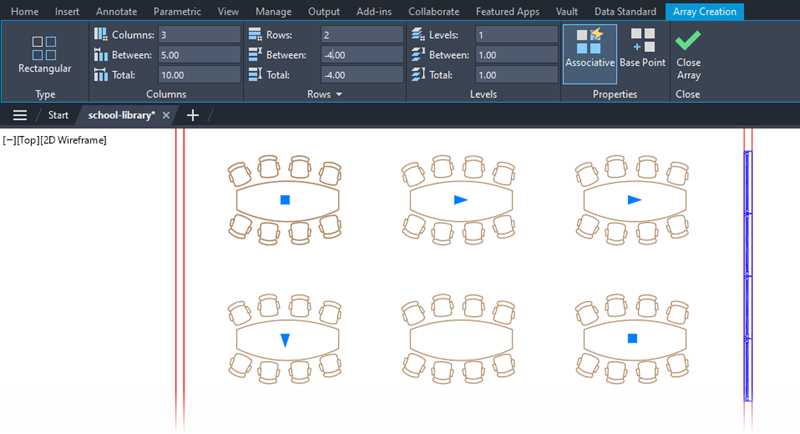

🔷 1) RECTANGULAR ARRAY (직사각 배열)

객체를 행과 열로 정렬하는 가장 기본적인 배열 방식
📌 사용법:
1️⃣ ARRAYRECT 입력 후 Enter
2️⃣ 복사할 객체 선택 후 Enter
3️⃣ 행(Row)과 열(Column) 개수 입력
4️⃣ 간격(Distance) 또는 전체 길이 입력
5️⃣ Enter로 완료

🛠️ 예제:
✔ 창문, 철근 구조물, 패널 배치 시 유용





🔷 2) POLAR ARRAY (극 배열)

객체를 원형으로 정렬하는 방식
📌 사용법:
1️⃣ ARRAYPOLAR 입력 후 Enter
2️⃣ 배열할 객체 선택 후 Enter
3️⃣ 중심점(Pivot Point) 지정
4️⃣ 개수(Items)와 회전각(Angle) 입력
5️⃣ Enter로 완료

🛠️ 예제:
✔ 톱니바퀴, 원형 조명, 회전하는 부품 배치

💡 TIP:

• Fill Angle을 360°로 설정하면 원을 완전히 채울 수 있음
• 비균등 간격으로 배열하려면 Fill Angle 값을 조정

---

🔷 3) PATH ARRAY (경로 배열)

객체를 특정 경로(폴리라인, 스플라인 등)를 따라 배치하는 배열 방식
📌 사용법:
1️⃣ ARRAYPATH 입력 후 Enter
2️⃣ 복사할 객체 선택 후 Enter
3️⃣ 경로(Path) 선택
4️⃣ 개수 또는 간격 입력
5️⃣ Enter로 완료

🛠️ 예제:
✔ 도로 가로등, 울타리 기둥, 곡선 계단 손잡이

💡 TIP:

• Align to Path 옵션을 켜면 경로를 따라 객체가 회전
• Base Point를 설정하여 위치 조정 가능

---

✅ 4. ARRAY 편집 방법 (Array Edit)

✔ 배열된 객체를 수정하려면?
1️⃣ ARRAYEDIT 입력 후 Enter
2️⃣ 수정할 배열 객체 선택
3️⃣ 개별 요소 편집 or 배열 전체 속성 수정
4️⃣ Enter로 완료

💡 단축키 TIP:

• HE (Hatch Edit)처럼 ARRAYEDIT로 빠르게 편집 가능!

---

✅ 5. ARRAY 삭제 방법

✔ 배열을 제거하려면?
1️⃣ 배열된 객체 선택
2️⃣ Delete 키 또는 ERASE (E) 입력 후 Enter

💡 부분 삭제는 Explode 명령어(X 입력 후 Enter)를 사용!

• 배열을 개별 객체로 분리하여 수정 가능

---

✅ 6. ARRAY 활용 팁!

🔹 객체 유지 vs. 독립 객체 변환

• Associate 옵션을 켜면 하나의 그룹으로 유지
• Explode(X)를 사용하면 개별 객체로 변환 가능

🔹 정확한 간격 조절 방법

• Between 옵션을 사용하면 두 점 사이에 균일하게 분배
• Spacing 값을 조정하여 간격 조절 가능

🔹 자동 업데이트 설정

• ARRAYEDIT에서 Replace Item을 사용하면 특정 객체만 교체 가능

---

🎯 결론: ARRAY 기능으로 AutoCAD 작업 속도를 높이세요!

✔ 반복되는 작업을 빠르게 자동화
✔ 3가지 배열 방식(Rectangular, Polar, Path) 활용
✔ 직관적인 설정으로 패턴 및 정렬 작업 최적화

💡 AutoCAD에서 ARRAY 기능을 잘 활용하면 생산성이 극대화됩니다! 🚀
